製品仕様
価格と納期をお問い合わせください

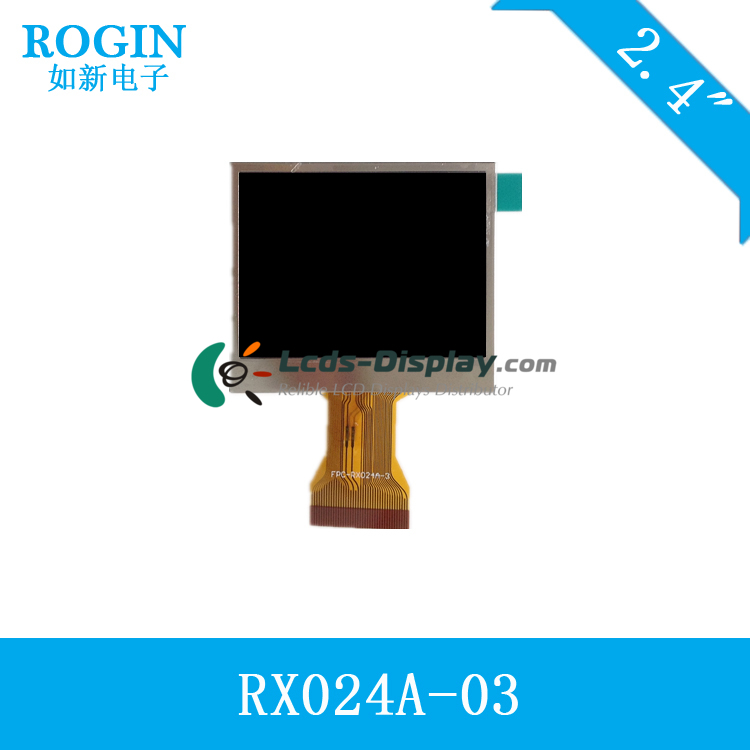

RX024A-03
RX024A-03 物理特性
| モデル | RX024A-03 |
|---|---|
| タイプ | ROGIN |
| %s価格 | a-Si TFT-LCD ,2.4 inch, 480×234 |
| 製品の説明 | a-Si TFT-LCD |
| RX024A-03価格 | マニュアルダウンロード |
| 動作温度 | -20 ~ 70 °C |
| 保管温度 | -30 ~ 80 °C |
RX024A-03 光学特性
| ドット解像度 | 480×234 |
|---|---|
| ピクセル構成 | RGB Delta |
| 画素密度 | 120 PPI |
| アスペクト比 | 4:3 (H:V) |
| フォームファクタ | Flat Rectangle Display |
| ドットピッチ | 0.100×0.1525 mm (H×V) |
| 重量 | TBD |
| アクティブエリア | 48×35.685 mm (H×V) |
| アウトライン寸法 | 54.8×47.15 mm (H×V) |
| アウトラインの深さ | 2.85/2.9 (Typ./Max.) mm |
| 風景またはポートレート | Landscape type |
| タッチパネル | Without |
RX024A-03 電子物性
| ディスプレイモード | TN, Normally White, Transmissive |
|---|---|
| 輝度 | 200 cd/m² (Typ.) |
| コントラスト比 | 400 : 1 (Typ.) (Transmissive) |
| 色域 | 45% NTSC (CIE1931) |
| 反応時間 | 30 (Typ.)(Tr+Td) |
| 視野角 | 65/65/50/65 (Typ.)(CR≥10) (L/R/U/D) |
| 視線方向 | 6 o'clock |
| Sunlight Readable | N |
RX024A-03 バックライトシステム
| 総消費電力 | 250mW (Typ.) |
|---|---|
| ドライバIC | Built-in OTA5182A |
RX024A-03 信号インタフェース
| ランプの位置 | Edge light type |
|---|---|
| ランプの種類 | WLED |
| ランプの量 | 2 pcs |
| ランプ形状 | Parallel |
| ランプの寿命時間 | 50K(Min.) (Hours) |
| ランプ電圧 | 3.2V (Typ.) |
| ランプ電流 | 30/40mA (Typ./Max.) |
| インタフェースタイプ | Included in panel signal interface |
| ランプドライバボード | No |
RX024A-03 パッケージ
| 信号カテゴリ | Serial RGB |
|---|---|
| 信号クラス | Serial RGB (8-bit) + SPI |
| パネルの入力電圧 | 3.3/3.3V (Typ.)(VCC/IOVCC) |
| インタフェースタイプ | FPC |
